產品描述

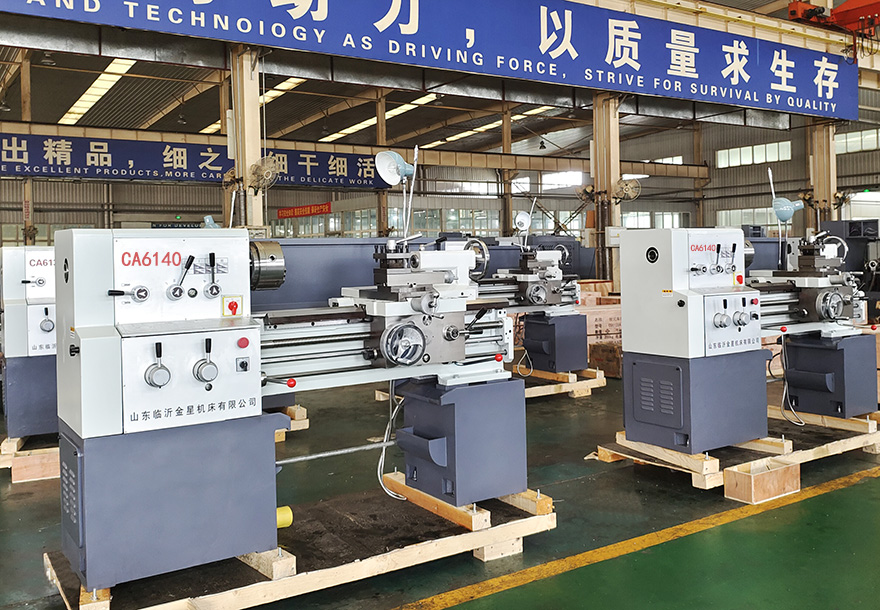

CA6140車床為我公司新型研發的臥式車床系列，執行國家現行最新精度標準，精心設計的一種集電氣、自動控制、液壓控制和現代機械設計等多學科、多門類的精密制造技術為一體的機電一體化機床產品。機床結構性能適用，機床具有動靜態剛性高、使用壽命長、加工效率高，各項功能安全可靠、操作方便和造型美觀等特點。適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作，是通用性非常強的臥式車床，廣泛適用于各種軸類和盤類零件的批量加工。是儀表、輕工機械、摩托車、汽車配件等行業及學校教學、汽車維修、家庭維修、科研單位等進行單件加工或批量生產的理想設備。



產品優勢

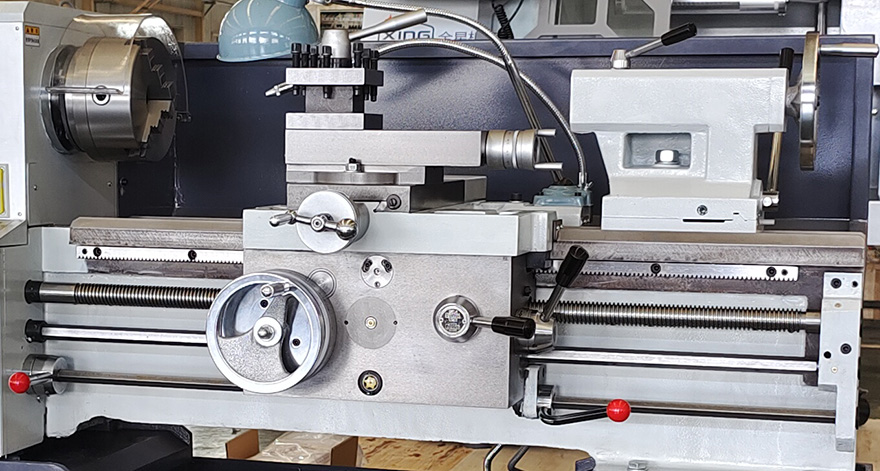

1、CA6140車床床身經人工時效，消除內應力，有良好的精度保持性。床頭箱與床身、尾座、托板等各結合面之間手工刮研，整機經過嚴格檢測，有效的保證機床的精度及穩定性。

2、采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌寬，導軌面經中頻淬火，經久耐磨，有效的提高了機床耐磨性及穩定性。

3、主軸箱主軸采用高精度可調徑向間隙的雙列短圓柱滾子軸承，經優化設計采用較大的主軸直徑及最佳支撐跨距，提高了主軸的回轉精度和動、靜強度。機床齒輪采用精密磨削，有效提高了齒輪硬度，降低了機床噪音，整機運行平穩。

4、機床采用國內品牌絲杠，絲母采用優質青銅合金保證耐磨性和精度保持性。

5、CA6136車床主傳動由交流電機驅動，帶有機械制動裝置，經機械變速，實現主軸旋轉得到不同轉速范圍。溜板箱內設有超負荷保險裝置。

技術參數

參 數	CA6140
床身上最大回轉直徑	400mm
工作臺最大回轉直徑	240mm
主軸轉速范圍/級數/正反	25-1600 r/min /12
主軸通孔直徑	48mm
主軸孔錐度	MT6
主軸端結構/卡盤規格	C6/KZ11-200
兩頂尖距離	750/1000mm
最大縱向行程	690/950mm
最大橫向行程	240mm
尾座套筒行程	130mm
尾座套筒錐度	MT4
車刀規格	25/20mm
小刀架行程	140mm
縱向進刀量/級數	0.04-2.16mm/r/138
橫向進刀量/級數	0.02-1.08mm/r/138
公制螺紋/級數	0.45-20 mm /30
英制螺紋/級數	80-13/4T.P.I/35
徑節螺距/級數	160-31/2DP/30
模數螺距級數	0.25-10MP/25
主電機功率（雙速）	3/4.5kw
凈重/毛重	1350/1420kg 1450/1550kg
外型尺寸	1950/2200x900x1250 mm



典型工件

專機定制
